风机盘管系列二:设计安装及应用案例

风机盘管作为中央空调系统末端装置,其设计、安装及应用案例具有显著的实践指导意义。以下是关于风机盘管的设计安装要点:

  设计要点:

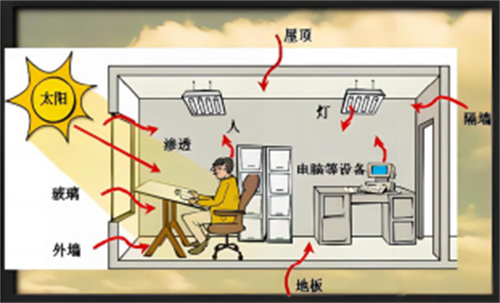

(1)选型计算:根据房间负荷计算出所需冷(热)量,选取相应风量和冷热量指标的风机盘管机组,并考虑噪声控制需求。

风机盘管系列二:设计安装及应用案例

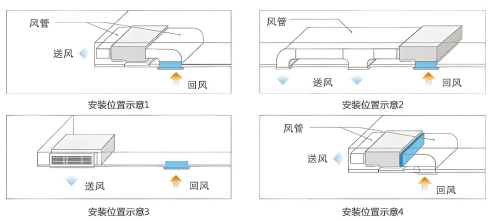

(2)位置布局:风机盘管应布置在有利于空气循环的位置,如房间中央或对称位置,以确保气流均匀分布。对于暗装式机组,需提前规划吊顶空间。

风机盘管系列二:设计安装及应用案例

(3)水力平衡:设计时要确保各台风机盘管之间的水力平衡,避免因阻力差异导致流量分配不均。

(4)控制系统:配置相应的温控器实现室内温度自动调节,并可能需要联动新风系统以维持室内空气质量。

(5)露点送风设计:如提及的L点确定,设计时可以设定合适的送风温湿度条件,以保证室内舒适度并防止结露现象。

风机盘管系列二:设计安装及应用案例

安装步骤与注意事项:

 (1)施工准备:检查设备规格型号是否符合设计要求,准备必要的安装工具和材料,确保现场具备安装条件。

(2)机体安装:按照图纸和标准(例如GB50243-2002通风与空调工程施工及验收规范)进行吊装或嵌入式安装,注意水平度和固定牢固性。

风机盘管系列二:设计安装及应用案例

 (3)连接管道:准确连接供回水管路,严格按工艺流程进行焊接或法兰连接,并做好保温处理。

  (4)电气接线:正确接入电源与控制系统,确保电机运行方向正确,安全接地。

 (5)调试检验:安装完毕后进行系统试压、冲洗、排污、保压等步骤,最后进行开机调试,调整风机转速与水流开关,测试各项性能指标达到设计要求。
